全自動方形儲能PACK線

薩瓦貯能全自動PACK生產線通用各種方形電芯組包自動生產，整線含電芯自動上料，自動厚度檢測，自動分選機，自動等離子清洗，自動堆疊，自動模組擠壓捆扎機，極性檢測機，激光焊接機，模組焊后檢測機，自動老化等。整線MES數據管控，從電芯分選數據，極性檢測結果，成品測試結果等數據存貯，方便后期數據追溯。

全國熱線

18962235971

產品簡介 / Introduction

模組PACK線，包含電芯上料、電芯OCV測試、人工堆疊、模組壓緊、預留側縫焊接工位、極柱CCD尋址、人工CCS工位、BUSBAR激光焊接、焊后人工清洗、模組EOL測試、安裝模組上蓋、安裝底部絕緣膜、模組下線、耐壓測試、功能檢、緊固上蓋/外觀檢、模組下線等設備。

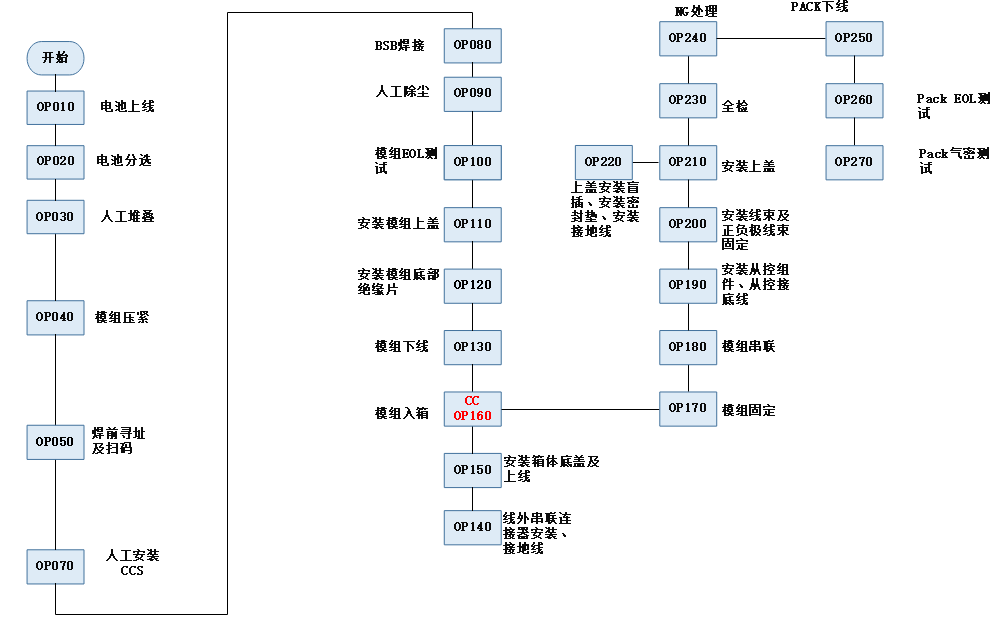

工藝流程：

序號功能名稱功能介紹
1電芯上料人工拆紙箱后上料
2OCV測試1.自動電芯電壓、內阻測試

2.NG剔除
3人工堆疊1. 人工將端板，絕緣片，隔熱墊在托盤上堆疊。

2.堆疊完成后，點擊啟動按鈕，托盤壓緊后，頂升下降并流水至下個工位。陪電批SKD-RBN90L一把
4模組擠壓成型1.預堆疊模組到位后，設備自動將模組擠壓到位，然后人工將側板安裝并進行螺絲鎖緊。

2.打印機將MES系統通過掃碼電芯得出的模組打印出來。

3.電批SKD-TBK50L兩把

4.人工安裝側板至工裝內

5.設備自動根據所需尺寸進行擠壓，單工位工裝擠壓，工裝不后流

6.擠壓鎖螺絲完成后人工按鈕放行
5極柱CCD尋址1.托盤頂升定位后，三軸對預堆疊模組進行掃碼，檢測電芯極性。OK后流水至下個工位

2.如出現NG，則托盤會移動到NG位，人工讀屏根據顯示參數調整電芯極性。

3.極柱焊接前對極柱進行視覺定位

4.自動極柱尋址并進行自動電芯掃碼綁定并打印條碼

5.掃碼完成自動放行
6人工安裝CCS1. 人工掃碼（模組及CCS碼）進行組件的綁定。

2. 配電批SKD-BN850L兩把

3. 人工安裝壓條及CCS板至電池組

4. 掃碼啟動流入焊接機
7模組激光焊接將巴片與極柱焊接在一起，實現電芯串并聯組合　
8焊后人工檢查1.人工來對焊接結果進行復檢

2.模組內單體的電壓內阻采集測試

3.掃碼啟動放行
9模組EOL測試1絕緣測試：DC1000V，除爬升時間外，測試5S。

1）正極對殼體：絕緣儀的負極連接電池正極，絕緣儀的正極連接殼體。2）負極對殼體：絕緣儀的正極連接電池負極，絕緣儀的負極連接殼體。2.耐壓測試：
主回路：DC2120V除爬升時間外，測試5S。

1）正極對地：耐壓儀的負極連接電池正極，耐壓儀的正極連接模組殼體。

2）負極對地：耐壓儀的正極連接電池負極，耐壓儀的負極連接模組殼體。


10安裝模組上蓋1.人工安裝模組絕緣上蓋

2.安裝完成掃碼放行，前工位未測試此工位可做防呆。

3.配電批SKD-BN850L一把
11安裝模組底部絕緣片1.設備自動將模組翻轉過來

2.人工進行底部絕緣片的安裝

3.完成后，自動模組翻轉并放到托盤內，然后流水至下個工位。
12模組下線工位1. 采用人工下線。設置頂升定位。

2. 配置放行按鈕。
13安裝串聯連接器安裝接底線1.人工粘貼密封墊于下箱蓋

2.人工安裝盲插用規定扭力鎖緊于下箱蓋上

3.人工安裝接底線

4.線邊加工，配2張1.2*0.8米桌子

5.配置兩把電批SKD-BN830L和兩把電批SKD-TBK50L
安裝箱體底蓋1.人工將底蓋放于箱體背面底部并鎖緊

2.人工將箱體放于線體上

3.人工放行

4.配置斑馬打印機

5.配置電批SKD-TBK50L兩把
14模組入箱1.人工直接從模組下線位置抓取模組裝入Pack箱內
2.配置掃碼槍和打印機
15模組固定1.人工用長螺桿將兩個模組固定于箱體內

2.人工放行

3.M6外六角螺桿8顆

4.一把電批SKD-RBN90L
16模組串聯1.人工將兩模組用銅排進行串聯

2.人工安裝接地線固定件

3.人工按鈕放行

4.配置兩把扭力電槍（上傳MES）
17安裝從控組件、安裝從控接地線1.掃碼綁定從控盒與Pack箱體條碼，前面模組條碼未掃此工位做防呆

2.人工安裝從控組件于Pack箱內

3.人工按鈕放行

4.配置兩把電批（不上傳MES）SKD-TBK50L
17從控盒安裝1. 人工將從控板安裝于支架上.

2. 線邊加工，配2張1.2*0.8米桌子

3. 3.4.配置兩把電批（不上傳MES）SKD-BN850L
18安裝線束、正負極線束固定1.人工安裝Pack內部線束

2.人工固定

3.掃碼放行，前工位未綁定時此工位可做防呆

4.配置兩把電槍（上傳MES）
19安裝上蓋1.人工將上蓋安裝鎖緊于箱體上

2.人工按鈕放行

3.配置兩把電批（不上傳MES）SKD-TBK50L
上蓋安裝盲插、安裝密封墊、安裝接地線1.人工安裝盲插于箱體上蓋

2.人工安裝密封墊于箱體

3.人工安裝等電位線束及透氣閥于箱體上

4.線外加工，配2張1.2*0.8米桌子

5.配置兩把電批（不上傳MES）SKD-BN830L和兩把電批（不上傳MES）SKD-TBK50L
20全檢1.人工粘貼標簽及Pack全檢

2.掃碼放行

3.客戶提供標簽
21NG處理1.有不良品時流出主線，維修OK后掃碼放行流入主線

2.配置兩把電批（上傳MES）

3.線邊側面流出，1個工站即可
22Pack下線1.掃碼放行報工

2.人工操作KBK夾吸住Pack產品下線至運轉車，由人工運送至一樓充放電測試區進行測試
23PackEOL測試1絕緣測試：DC1000V，除爬升時間外，測試5S。

1）正極對殼體：絕緣儀的負極連接電池正極，絕緣儀的正極連接殼體。2）負極對殼體：絕緣儀的正極連接電池負極，絕緣儀的負極連接殼體。2.耐壓測試：
主回路：DC2120V除爬升時間外，測試5S。

1）正極對地：耐壓儀的負極連接電池正極，耐壓儀的正極連接電池殼體。

2）負極對地：耐壓儀的正極連接電池負極，耐壓儀的負極連接電池殼體。

通訊端口：DC4240V，除爬升時間外，測試5s.
3)正極對通訊口4與5pin:耐壓儀的負極連接電池正極，耐壓儀的正極連接通訊接口。

4）負極對通訊口1與2pin:耐壓儀的正極連接電池負極，耐壓儀的負極連接訊接口。




24Pack氣密測試人工連接進行Pack氣密性測試





PACK模組爆炸圖：

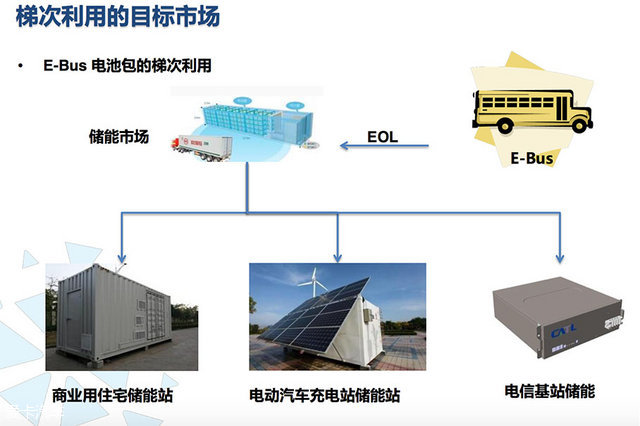

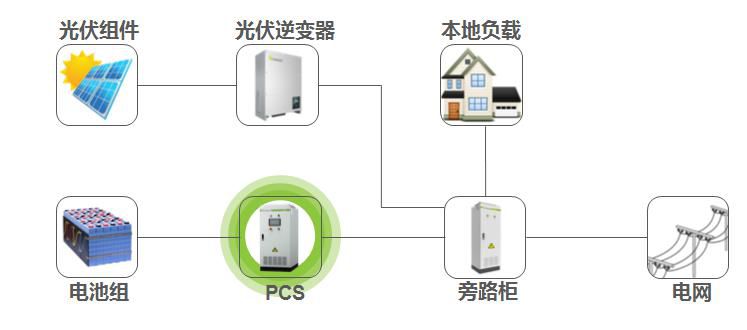

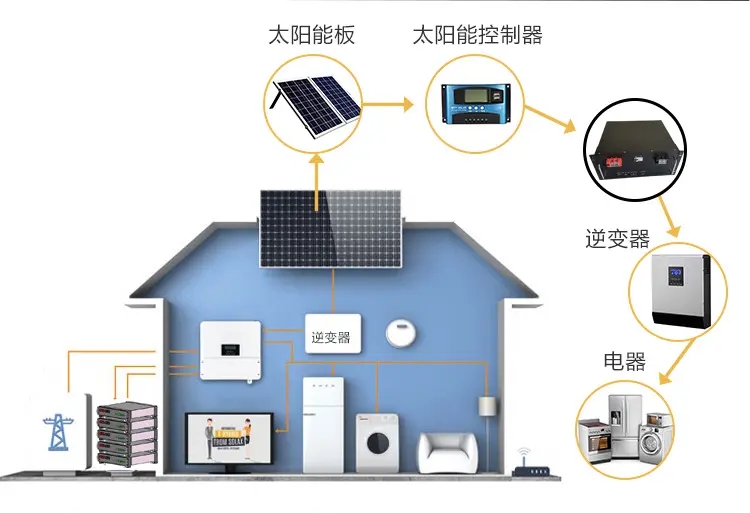

應用場景：
