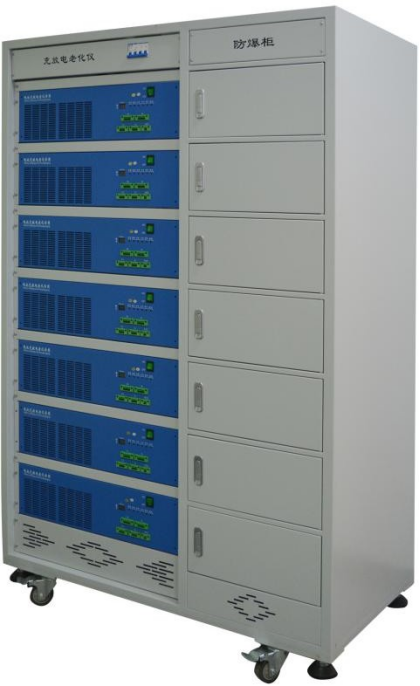

BCDS 系列充放電測試設備主要用于鋰電池充放電循環測試，測試項目包括：電池充電電保護電壓、放電保護電壓、容量等。設備具有
充電、放電、擱置、循環四個測試工步，通過編輯相應的工步可以讓電池按照設置的流程進行測試。
一、測試儀基本性能：
1. 充放電功能：
具有恒流恒壓充電功能、恒流放 電功能，對電池充放電，記錄電池容量。
2. 充放電接口
完全滿足電池包充放電同口和充放電分口的要求, 即 2 根線(P+ P-)和 3 根線(P+ P- C-)。同時可以老化正極板充電保護、負極板放電保護的電動工具電池
（CH+ P+ P-）。
3. 檢查電壓保護
通過對電池充放電，可檢測電池的充電保護和放電保護是否起作用。
4. 安全保護
防反接保護功能；電壓上、下限設置保護；安全放電電流保護；
5. 聯機模式
如果儀器單臺或者 5 臺以內，可以通過串口連接 PC 電腦；
5 臺以上采用網絡連接模式下，PC 電腦端只需要提供一個網口，就可以控制 60 臺以內的儀器。
6. 控制系統
軟件系統采用經典成熟的 C/S 模式，通信方式有串口和網絡兩種方式，串口可以實現短距離若干臺儀器準確通信，網絡可以實現長距離多臺儀器準確通信。
7. 管理軟件
基于 Windows 操作界面，采用 SQL 數據庫存儲測試數據，極大方便工作人員在線查詢數據和導出數據，按電池條碼碼、時間、設備號可以查看充放電老化曲線圖，同時可以導出曲線圖。
二、具體參數標準
輸入電源 | AC 220V ±10% / 50Hz | |
電壓 | 測量范圍 | 7~70V |
精度 | ±（0.2% of reading + 0.2% of range） | |
電流 | 充電范圍 | 50~10000mA |
充電精度 | ±（0.2% of reading + 0.2% of range） | |
放電范圍 | 50~20000mA | |
精度 | ±（0.2% of reading + 0.2% of range） | |
充電 | 恒壓截止電流 | 最低 50mA |
容量 | 精度 | ±1‰ |
功率 | 放電功率 | ≦1400W |
時間 | 巡檢時間 | 收實時<2S |
定時范圍 | 0~999 小時/工步 | |
數據記錄間隔 | ≥5S | |
中位機版本 | 1.1 系列 | |
充電 | 充電模式 | 恒流恒壓充電 |
截止條件 | 電壓、電流、相對時間、過充保護 | |
放電 | 放電模式 | 恒流放電 |
截止條件 | 電壓、相對時間、過放保護 | |
循環 | 循環測量范圍 | 1~999 次 |
單循環工步數 | 100 | |
電壓電流檢測采樣 | 四線制采樣 | |
數據庫 | 采用 SQL 數據庫管理測試數據 | |
上位機通訊方式 | 基于 TCP/IP 協議、串口 | |
數據輸出方式 | EXCEL、TXT、圖表 | |
通信接口 | 網口 | |
每機柜通道數 | 7 通道，7 行 1 列 | |
機箱尺寸 | W*D*H：600*450*170（mm） | |
機柜尺寸 | W*D*H：1130*600*1820（mm） | |
放電池空間尺寸 | W*D*H：370*600*170（mm） | |
