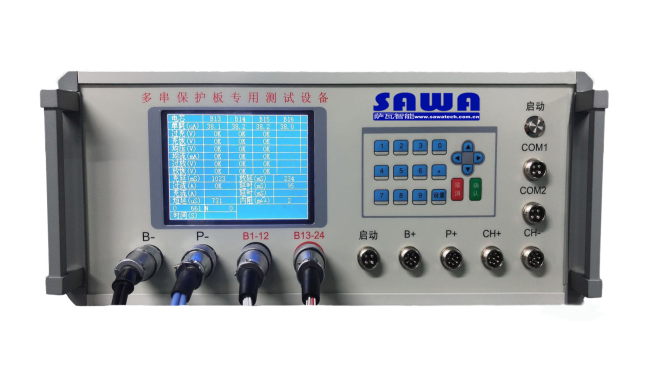

1. 儀器外觀

重量：15KG

尺寸：43*42*19cm

2.測試儀基本性能

多串動力保護板測試系統，主要用于檢測動力電池保護板的各項功能指標是否在參數范圍以內，從而給工作人員提供一套檢測標準。主要用于保護板生產廠家以及動力電池生產廠家的動力電池保護板測試。測試功能有：過充保護電壓、過充恢復電壓、過放保護電壓、過放恢復電壓 、過放電流保護、短保性能測試、充電電流保護、均衡開啟電壓、均衡實時電流、保護板總自耗電流、單節自耗電流。

3.測試項與儀器工作原理介紹

a.總自耗電與單節自耗電

總自耗電是指電池在不工作時產生的消耗電流。總自耗電主要是針對軟件方案的保護板，測試的是B-回路的消耗電流，其特點是測試量程大同時誤差也稍微大一點，單節自耗電是測試每節保護板的消耗電流，其特點的量程小（0-500uA）精度高（±1 uA）。

b.內阻

內阻是指放電回路MOS管導通時的回路阻值。

c.過充電壓

機器依據設置的過充電壓下限值為測試起點,然后根據客戶設置的過充延時逐步增加, 直到過充保護為止,此時機器顯示數據就是保護板過充保護電壓數據，如果過充下限數值設置大于保護板實際數值，由于起點數值已經大于保護板實際數值，機器一開始測試就產生了過充保護，此時機器測試出的數據并不是保護板實際參數，這時需要根據客戶根據判斷適當的改小過充下限值。過充保護電壓最大為4.5V，誤差為±5mV。當保護板沒有保護時儀器測試值升到4.500V時自動停止當前節電壓測試進入下一節電壓測試。

d.過充恢復

機器依據設置的過充恢復上限電壓為測試起點,然后逐漸減少, 直到過充恢復為止,此時機器顯示數據就是保護板過充恢復電壓數據，如果過充恢復上限設置小于保護板實際數值，機器一測試就產生了過充恢復導通保護，此時機器測試出顯示數據不是保護板實際參數，這時需要客戶根據判斷適當的增大過充恢復上限值。過充保護恢復電壓最小為1V。當保護板沒有恢復時儀器測試值降到1V時自動停止當前節電壓測試進入下一節電壓測試。

e.過放電壓

機器依據設置的過放電壓上限值為測試電壓起點,然后根據設置的過放延時逐漸減少直到過放保護為止, 此時機器顯示數據就是保護板過放保護電壓數據，如果過放上限數值設置小于保護板實際數值，由于起點數值已經小于保護板實際數值，機器一測試就產生了過放保護，此時機器測試出的數據不是保護板實際參數，這時需要客戶根據判斷適當的增大過放上限值。過放保護電壓最小為1V，誤差為±5mV。當保護板沒有保護時儀器測試值降到1V時自動停止當前節電壓測試進入下一節電壓測試。

f.過放恢復

機器依據設置的過放恢復下限值為測試電壓起點,然后逐漸增加直到過放保護恢復為止, 此時機器顯示數據就是保護板過放恢復電壓數據，如果起點數值設置大于保護板實際數值，由于起點數值已經足夠試保護板恢復導通，機器一測試就產生了恢復導通，此時機器測試出顯示數據不是保護板實際參數，這時需要客戶根據判斷適當的減小過放恢復下限值。過放恢復電壓最大為4.5V，誤差為±5mV。。當保護板沒有恢復時儀器測試值升到4.5V時自動停止當前節電壓測試進入下一節電壓測試

g.過流

過流測試是根據客戶設置的下限電流值為起點，根據過流延時為步進時間，根據設置的過流步進值進行恒流步進直到保護板過流保護。此時儀器顯示的數值為保護板過放保護電流，在測試過流時候，要注意下過流延時，過流延時不可設置的過小，要和他實際數值對應，否則數值設置太小，會有過流測試數值過大的現象，過流數值誤差在±設置的過流步進值，最大過流數值120A（如要求更大電流可以改造定做）。如果過流下限值設置過大時，機器已測試就會出現過流保護狀態，此時儀器顯示的數值會比設置的下限值小，并會反相選擇出來提示客戶要更改參數設置。如果過流上限值設置過小時，當儀器電流升到比上限電流大2A時就會自動停止測試，此時儀器顯示的數據會反相選擇出來提示客戶要增大上限過流參數。

h.均衡電壓和電流

保護板均衡一般來說有兩種條件，一是電壓點，也就說電壓到達某個數值后，就會自動開啟均衡；二是電壓差，最高電壓和最低電壓的差到達某個數值后，最高電壓那路自動開啟均衡。儀器根據客戶設置的均衡下限電壓逐步步進，當回路的均衡電流大于均衡下限電流時記錄下此時的均衡開啟電壓及均衡電流（誤差±1mA）并顯示在屏幕上。均衡電流分持續和脈沖，持續電流是電流維持設定值不變；脈沖電流是從0增長到設定值一直循環呈脈沖形式。

l.短路保護

短路保護是指電池正負極短路時回路切斷的響應時間，短路保護時間是微妙級別的。在測試過程中儀器會提供一個400A左右的持續電流看保護板的反應時間，測試時一定要保證保護板線路與儀器接觸良好，否則會出現火花，影響測試效果。當保護板使用的MOS質量不是很好時可能會造成MOS管瞬間擊穿。（同理在電池包上也會出現這種狀況）。

m.過充保護電流

過充保護電流指在充電過程中當電流過大，保護板會出現保護狀態。市面上一般的硬件保護板不帶此功能，在測試過程中要看看保護板是否帶有，否則會出現報警狀態。

4.具體參數指標
