一．描述：
電芯自動分選機適用于電芯廠最終分類包裝前的電池電壓和內阻的分選，以及 PACK 廠組裝前 PACK前的電壓和內阻的分選。分選機電氣控制部分采用模塊化設計，集成度高、通用性好、維護方便；主要執行機構采用伺服電機控制，精準度高、可靠性好；設備電氣回路采用國內外標準控制器件及裝置，維護更換方便。針對鋰電池組 Pack 廠電芯來料規格不一的問題,18650/21700電芯自動分選機以測試的電壓、內阻為依據，最大支持 9 槽良品分選以及 1 槽不良品分選，顯著提高了分選效率并且保證了 Pack 組包產線分選站位生產的規范和可靠性。產品提供選配的電芯條碼掃描，測試數據存貯可查，對整個產品追溯有著巨大的幫助。
二．適用范圍 :
18650/21700圓柱電芯全自動分選。

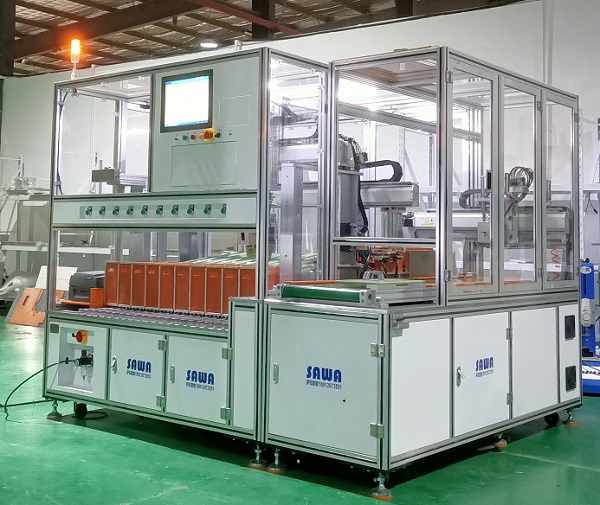

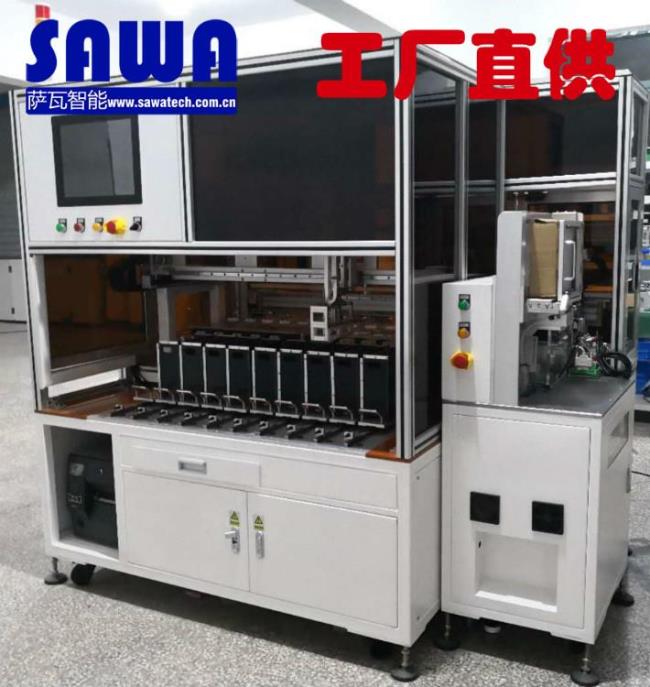

三．設備外觀：
設備外觀及尺寸僅做參考，以實際機臺為準：2260MM*2100MM*1900MM
四、技術參數：
1. 工作電壓：AC 220V±10%/50Hz,功率：≤ 2000W
2. 工作氣源：0.5~1.0 Mp
3. 適應電池規格：18650/21700成品電芯
4. 檔位：9槽OK,1槽NG
5. 收料方式 ：自動收料
6. 收料盒容量：100顆(以18650為準）
7. 掃碼功能：支持
8. 分選效率：≥3600Pcs（關閉掃碼功能狀況下）
9. 設備重量：約 280㎏
10. 外形尺寸：2260MM*2100MM*1900MM
11. 分選機框架材料：優質厚冷軋板，鋁型材制作。
12. 電控器件：采用plc和伺服電機控制或工控計算機及運動控制卡控制，品牌傳感器等配件。
13. 計算機配置：研華工控
14. 測試儀器：高精度內阻儀 HIOKI 3561
15. 分選參數：開路電壓、交流內阻
16. 模組打印：支持
五、動作流程：
通過上位機的電池測試軟件設定電池內阻，電壓等參數，自動完成如下功能：人工裝填電池入傳送帶→自動吸電芯入料→電池撥動到掃碼位→掃碼→電池撥動到測試位→測試氣缸測試閉合（測試儀上傳數據，軟件分選）→機械手爪分揀電池→自動抓電池入料盒→打印模組條碼；設備配置聲光報警，可分選完成自動停機，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。
六、主要部件清單
1. 測試儀：精密內阻測試儀HIOKI 3561
2. 計算機：工控機 研華
3. 動作控制：三菱PLC或 雷賽運動控制卡
4. 電機：禾川/三菱/松下
5. 感應器：日本松下及歐姆龍
6. 導軌：臺灣上銀/鼎瀚/TBI
7. 軸承：日本NSK
8. 氣缸：亞德克
9. 開關電源：臺灣明緯
10. 掃碼器：基恩士
11. 打印機：斑馬
七、 分選機結構：
1）設備結構緊湊合理，外型美觀，占用空間小。
2）設備操作簡單，無須專業人員培訓，工人均能輕松掌握。
3）設備自動電池入料，運料，收料，數據采集，電壓內阻等級分選，操作簡單易學，工作效率高，節省人力成本，產品性能良好。
4）設備材料采用優質厚冷軋鈑金，鋁型材框架。
5）設備安裝有萬向活動腳輪，設備在移位時能輕松移動。
八、整機參數：
1.主機電源: 單相~220V/50Hz
2.設備功率:2000W
3.設備氣源: 0.5Mpa 以上
4.接入氣管: Φ8mm（外徑）
5.設備排氣量: 0.113L/S
6.設備重量: 280Kg
